嵌入式工控机在火灾自动报警系统中的应用
2019-11-19
随着全球科学技术水平的不断提升,信息技术被广泛应用到建筑领域中,从而催生了“智能建筑”概念。智能建筑成为当今城市建筑群发展的主要代表,其自动化程度也在不断提高.火灾自动报警系统作为智能建筑中一个重要的消防安全系统,对保障居民的人身安全有着重要作用。
目前市场上的大多数火灾自动报警控制器，其中心处理单元均采用单片机控制，单片机以其价格的绝对优势，加之硬件简单，便于维修等被广泛应用，可谓物美价廉。但随着系统容量的增加，单片机的处理速度及容量显示不够，对于复杂系统的软件编程繁琐、操作不便，尤其要进行报警平面图的显示时，这种控制器无法实现，必须要配一台计算机，由此以工控机作为中央处理器的控制器应运而生，它以Windows作为操作平台，采用高级语言编程，使得控制器具有良好的界面和更好的兼容性，克服了上述不足，其容量大，功能更强，能很好地适应市场需求。

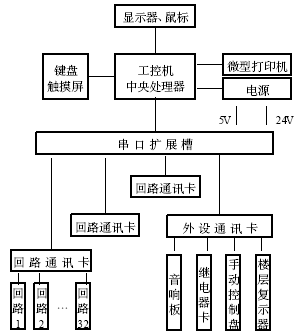

系统结构
火灾自动报警系统由上位机、下位机以及温度传感器、离子感烟起、摄像头等硬件装置组成。其中，上位机（工控机）与小位机（单片机）通讯采用的RS485控制总线，以及下位机与温度采集测点之间采用的总单线，并添加了独立的火灾远程传输监控器，这样传输距离远且稳定性高。
产品技术特点
1.中央处理器
该系统的中央处理器基本配置要求：低功耗酷睿7代处理器、板载内存4G、硬盘128G、显存1G，安装windows7操作系统。
2、多串口
配备6个标准的RS232串口，用来连接工业打印机或微信打印机，作为兼容原来产品的通信口或其他灭火器设备，以及作为内部设备的通信用。
3、显示接口
VGA和HDMI接口，实现同步和异步双显。
4、音频接口
用于实现报警的语音提示功能, 加上图形显示功能, 实现一个多媒体的报警控制器。
5. 网络接口
用于远程登录, 联网组成大的报警网络。
